Contribución al análisis y procesado de señales fotónicas multibanda

García Muñoz, Víctor (2008). Contribución al análisis y procesado de señales fotónicas multibanda. Tesis (Doctoral), E.T.S.I. Telecomunicación (UPM).

Descripción

Título: Contribución al análisis y procesado de señales fotónicas multibanda
Autor/es:
  • García Muñoz, Víctor
Director/es:
  • Muriel Fernández, Miguel Ángel
Tipo de Documento: Tesis (Doctoral)
Fecha: 2008
Materias:
Escuela: E.T.S.I. Telecomunicación (UPM)
Departamento: Tecnología Fotónica [hasta 2014]
Licencias Creative Commons: Reconocimiento - Sin obra derivada - No comercial

Texto completo

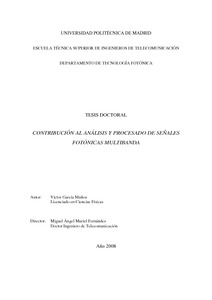

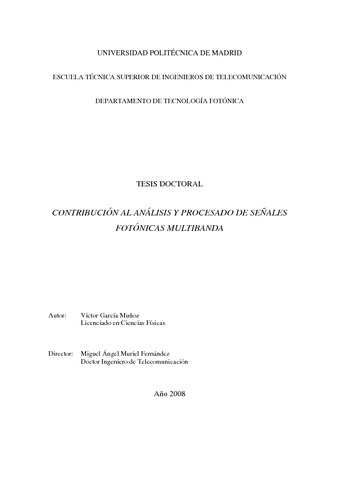

[img]
Vista Previa
Pdf - Se necesita un visor de ficheros PDF, como GSview, Xpdf o Adobe Acrobat Reader
Descargar (3MB) | Vista Previa

Resumen

La Tesis Doctoral que se presenta en este texto versa sobre el estudio de componentes fotónicos multibanda, tanto desde el punto de vista de su análisis como de sus aplicaciones al procesado de señal. Consideramos que un dispositivo realiza procesado de señal fotónica multibanda cuando es capaz de procesar simultáneamente diferentes bandas de frecuencias de una señal óptica con un gran ancho de banda. Dos dispositivos que realizan esta función son los multiplexor-demultiplexor planos (Arrayed Waveguide Gratings, AWGs) y las redes de Bragg en fibra óptica (Fiber Bragg Gratings, FBGs). Los AWGs son unos dispositivos con múltiples puertos de entrada y de salida. El diseño de los AWG es tal que la señal de un puerto a la entrada se dirige a un puerto determinado a la salida en función de su frecuencia. Estos dispositivos tienen un gran interés en aplicaciones de multiplexado en longitud de onda (WDM) y en aplicaciones de procesado de señal fotónica. El desarrollo sobre AWGs de este trabajo se encuentra en el capítulo 3 y se basa en la aplicación de series de Hermite-Gauss para su análisis. Estas series son utilizadas debido a que son muy apropiadas para la descripción del campo en las guiaondas que forman el dispositivo y porque son autofunciones de la trasformada de Fourier, por lo que pueden ser utilizadas en los modelos semi-analíticos basados en transformadas de Fourier que se encuentran en la literatura. El resto de la Tesis está dedicada al estudio de las FBGs, tanto en lo referente a su análisis (capítulo 4), como en su aplicación al procesado de señal fotónica (capítulos 5 y 6) y al estudio y modificación de sus propiedades de polarización (capítulo 7). En el capítulo 4 se procede a una descripción de los principios de funcionamiento de las FBGs. A continuación, se describen los métodos de análisis más usados en la literatura. Para, seguidamente, presentar el método basado en matrices de transmisión desarrollado por nuestro grupo en colaboración con la Universidad Politécnica de Valencia. También se presenta el método de submuestreo en el análisis de sistemas multicapa. Las herramientas desarrolladas disminuyen notablemente los tiempos de cálculo necesarios tanto en el análisis de redes simples como en el de redes superimpuestas (SFBGs). En el capítulo 5 se presentan algunas bases para el diseño de procesadores de señal basados en FBGs. A partir de la aproximación de única reflexión se deducen las aproximaciones de Born y de acoplo distribuido, demostrando que son casos particulares de la condición de única reflexión. Mediante un estudio de la aproximación de acoplo distribuido, la cual se cumple en redes de Bragg linealmente chirpeadas (Linear Chirped Fiber Bragg Gratings, LCFBGs) de alta dispersión y reflectividad moderada, se demuestra que la condición sobre la dispersión del filtro que realiza un mapeo de espacio en frecuencia es la misma que la condición de mapeo de frecuencia en tiempo, dando lugar a la condición de mapeo espacio-frecuencia-tiempo. También se muestra que tanto la condición de mapeo frecuencia-tiempo como la transformación de Fourier en tiempo real son dos casos particulares de la condición de alta dispersión en redes de acoplo distribuido. Finalmente, se presentan las ecuaciones de diseño para un filtro conformador formado por dos LCFBGs cuyo funcionamiento está basado en la condición de mapeo espacio-frecuencia. En el capítulo 6 se presenta un método de conformado y multiplicación de pulsos basado en la aplicación de desarrollos en serie de Fourier. Se presentan las bases teóricas en las que está basado el dispositivo y los posibles diseños aplicando la aproximación de única reflexión. También se presentan filtros con una gran eficiencia energética y finalmente se procede a realizar un análisis de tolerancia del dispositivo. La parte final de la Tesis (capítulo 7) está dedicada al estudio de las propiedades dependientes de la de polarización de las redes de Bragg en fibra cuando estas presentan birrefringencia. Este trabajo se hizo en colaboración con la Facultad Politécnica de Mons en Bélgica. Se presentan las propiedades de polarización de las FBGs, especialmente las pérdidas dependientes de la polarización (Polarization Dependent Loss, PDL) y la diferencia de retardo de grupo (Differential Group Delay, DGD). Se describen los métodos de análisis de redes de Bragg birrefringentes y se presentan métodos para la reducción de la DGD y la PDL tanto en el caso de FBGs superimpuestas (SFBGs) como simples. Para el caso de SFBGs se propone un método en el cual cada red individual que compone la SFBG es grabada en el núcleo de la fibra óptica desde un ángulo distinto. Se presentan las bases teóricas sobre las que está basado este método de reducción de la DGD y la PDL. Además, esta técnica se demuestra experimentalmente. Para el caso de redes simples, se propone un método de fabricación de FBGs en tres pasos: torsión de la fibra, iluminación y relajación, tal que el índice de refracción transversal al eje óptico presenta una forma en espiral en su evolución a lo largo del dispositivo. Los resultados de las simulaciones corroboran las predicciones de reducción de la PDL y la DGD. ABSTRACT The Ph. D. Thesis presented in this text deals with the study of multiband photonic devices, in the point of view of their analisys and their applications to signal processing. We consider that a device performs multiband signal processing when it can process simultaneously several frequency bands of an optical signal. Two devices that perform this function are the Arrayed Waveguide Gratings (AWGs) and the Fiber Bragg Gratings (FBGs). The AWGs are apparatus with multiple input and output ports. The AWGs are designed in a way that the signal coming from one particular input port is directed to a particular output port depending on the signal frequency. These devices have a great interest in Wavelength Division Multiplexing (WDM) and Photonic Signal Processing. The study of AWGs in this work is placed in Chapter 3 and is devoted to the application of Hermite-Gauss series to their analysis. These series are used because they are very suitable to the description of the electric field of the waveguides that form the AWG and because they are eigenfunctions of the Fourier transform, consequently they can be used in the semi-analytic models based on Fourier transforms that can be found in the literature. The reminder of this Thesis is devoted to the study of FBGs, referring to their analysis (Chapter 4), to their application to photonic signal processing (Chapter 5 and 6) and to the modification of their polarization properties (Chapter 7). In Chapter 4 the principles of the FBGs behaviour are shown. Next, the most used analysis methods in the literature are described. After that, we present the method based on transmission matrix developed by our group in collaboration with the group of the Universidad Politécnica de Valencia. In addition, we present a subsampling method for multilayer systems. These tools decrease dramatically the computation time in the analysis of single and superimposed FGBs. In Chapter 5, some bases of signal processors design are presented. Starting with the one reflection approximation, we deduce that the Born and the distributed coupling approximations are particular cases of the one reflection approximation. From a study of the distributed coupling approximation, which is accomplished in Linear Chirped Fiber Bragg Gratings (LCFBGs) with high dispersion and moderate reflectivity, we demonstrate that the condition over the filter dispersion that performs space to frequency mapping is the same that the condition over the dispersion for frequency to time mapping, giving rise to the space to frequency to time mapping condition. In addition, we show that the frequency to time mapping and the real time Fourier transform are particular cases of the high dispersion condition in distributed coupling gratings. Finally, we present the design equations for a shaper filter composed by two LCFBGs using space to frequency mapping. In Chapter 6, we present a technique for simultaneous ultrafast optical pulse train bursts generation and shaping based on Fourier series developments using superimposed fiber Bragg gratings. We present the theoretical basis in which this device is based and the possible implementations using the one reflection approximation. In addition, we present filters with high energetic efficiency and we perform an analysis of this device. The final part of this Thesis (Chapter 7) is devoted to the study of the polarization properties in Fiber Bragg Gratings when they present birefringence. This work was made in collaboration with the Faculté Polytecnique of Mons in Belgium. We present the FGBs polarization properties, specially the Polarization Dependent Loss (PDL) and the Differential Group Delay (DGD). We describe the analysis methods of birefringent FBGs and we present fabrication methods for the reduction of the PDL and the DGD in single FBGs and superimposed FBGs (SFBGs). For SFBGs we present a method in which each individual grating is inscribed from a different angle. The theoretical bases of this reduction technique are presented. Moreover, this technique is experimentally demonstrated. In the case of single FBGs we propose a fabrication method with three steps: twisting of the fiber, illumination and relaxation in a way that the refractive index transversal to the optical axis presents a spiral form in its evolution along the device. Simulation results corroborate the predictions of DGD and PDL reduction.

Más información

ID de Registro: 1805
Identificador DC: http://oa.upm.es/1805/
Identificador OAI: oai:oa.upm.es:1805
Depositado por: Archivo Digital UPM
Depositado el: 11 Sep 2009
Ultima Modificación: 20 Abr 2016 07:00
