Diseño, ejecución y monitorización de un prototipo de fachada ventilada

López Moreno, Helena (2012). Diseño, ejecución y monitorización de un prototipo de fachada ventilada. Thesis (Master thesis), E.T.S. de Edificación (UPM).

Description

Title: Diseño, ejecución y monitorización de un prototipo de fachada ventilada
Author/s:
  • López Moreno, Helena
Contributor/s:
  • Viñas Arrebola, Carmen Matilde
  • Rodriguez Sánchez, Antonio
Item Type: Thesis (Master thesis)
Masters title: Innovación Tecnológica en Edificación
Date: October 2012
Subjects:
Faculty: E.T.S. de Edificación (UPM)
Department: Tecnología de la Edificación
Creative Commons Licenses: Recognition - Non commercial

Full text

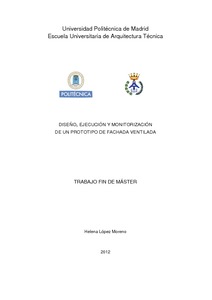

[img]
Preview
PDF - Requires a PDF viewer, such as GSview, Xpdf or Adobe Acrobat Reader
Download (5MB) | Preview

Abstract

El presente trabajo realiza un estudio exhaustivo de la fachada ventilada de ladrillo perforado cara vista (LCV) en condiciones de verano, basándose en el diseño, ejecución y monitorización de modelos reales construidos con tal fin; cuyo objetivo es determinar para este tipo de sistema constructivo, las ventajas e inconvenientes térmicas que presenta; orientadas a justificar su comportamiento desde el punto de vista energético y del confort de los usuarios. Los prototipos planteados, están formados por dos hojas de ½ pie de LCV, una hoja exterior, enfoscada en su zona interior con pasta de cemento y una hoja interior, rematada en la superficie interna con pasta de yeso, separadas por una cámara de aire y un material aislante de 4 y de 6 cm respectivamente. Dichos elementos, están insertados y protegidos en un cubo de aislamiento. Los prototipos de las fachadas, se basan en las características constructivas planeadas por el Código Técnico de la Edificación (CTE), que clasifica a las fachadas en función de la superficie de los huecos de entrada y salida de aire en: fachada ligeramente ventilada (FLV) y fachada muy ventilada (FMV). Para lo que se han planteado como modelos de estudio una FLV con una superficie de huecos de 1000 mm2, una FMV con una superficie de huecos mayor de 3000 mm2 y una fachada tradicional con ausencia de huecos de ventilación (FNV), la cual tomaremos como referencia. Para la monitorización de los modelos, ubicados en la Escuela de Arquitectura Técnica de Madrid, se han utilizado termopares tipo K, que han registrado temperaturas en las diferentes capas de la fachada: superficie exterior de la hoja exterior (TA), superficie interior de la hoja exterior en contacto con la cámara de aire (TB), superficie de la cámara en contacto con el aislamiento (TC) y superficie interior de la hoja interior (TD) en las secciones horizontales inferior (I), media (M) y superior (S). Para obtener la velocidad exterior del aire (Vext: Vx, Vy, Vz) y la temperatura exterior (Text), se ha usado anemómetro sónico. Todos los datos se han recopilado en un ciclo comprendido entre las 8:00 am y 20:00 pm para los días 18,19 y 20 de septiembre del 2012. Con los datos registrados en la monitorización, gracias a la Dinámica de Fluidos Computacional (CFD) se han obtenido los datos térmicos derivados del estudio analítico, en dos instantes, que corresponden a las 8:00 am y 20:00 pm. Para esta modelización se ha usado el modelo Star CCM+, de la casa ADAPCO. Del análisis llevado a cabo se concluye que los datos máximos de temperatura registrados en la cámara (TCAM) presentan un retraso respecto a las máximas temperaturas registradas en la cámara (TA CAM). Las temperaturas TCAM aumentan en función del transcurso del día y de la altura, hasta llegar a valores máximos en la sección superior, donde también se encuentran los valores máximos de diferencias de temperatura (ΔTMÁX) entre las superficies que forman la cámara de aire. La superficie de dicha cámara que está en contacto con el yeso (TB), siempre es superior a la superficie en contacto con el aislante (TC), excepto para la FMV a las últimas horas del día. De forma general la FMV es la que mejor se ha comportado, ya que ha presentado fluctuaciones de temperatura mínima a lo largo del tiempo y en la cámara se han obtenido valores medios de temperatura y gradiente de temperatura entre TB y TC (ΔTCÁM) obteniéndose las temperaturas más homogéneas. El análisis comparativo entre modelos reales y simulados con CFD, muestra comportamientos térmicos muy similares, pero con registros de temperaturas que difieren en torno a los 2,5 °C

More information

Item ID: 49761
DC Identifier: http://oa.upm.es/49761/
OAI Identifier: oai:oa.upm.es:49761
Deposited by: Helena López Moreno
Deposited on: 23 Apr 2018 14:10
Last Modified: 23 Apr 2018 14:10
