Procedimiento para la medición y verificación de la directividad y la cobertura de una fuente sobre un elemento de fachada de acuerdo a la norma ISO 140-5

Sánchez Bote, José Luis and Gómez Alfageme, Juan José (2011). Procedimiento para la medición y verificación de la directividad y la cobertura de una fuente sobre un elemento de fachada de acuerdo a la norma ISO 140-5. In: "Conferencias y comunicaciones de Tecniacustica 2011 -42º Congreso Español de Acustica, Encuentro Ibérico de Acústica y EAA Simposio Europeo sobre Acustica Ambiental y Edificación Acústicamente Sostenible : Cáceres, 26-28 de octubre, 2011", 26/10/2011 - 28/10/2011, Cáceres. ISBN 978-84-87985-20-1. pp. 4315-4358.

Description

Title: Procedimiento para la medición y verificación de la directividad y la cobertura de una fuente sobre un elemento de fachada de acuerdo a la norma ISO 140-5
Author/s:
  • Sánchez Bote, José Luis
  • Gómez Alfageme, Juan José
Item Type: Presentation at Congress or Conference (Article)
Event Title: Conferencias y comunicaciones de Tecniacustica 2011 -42º Congreso Español de Acustica, Encuentro Ibérico de Acústica y EAA Simposio Europeo sobre Acustica Ambiental y Edificación Acústicamente Sostenible : Cáceres, 26-28 de octubre, 2011
Event Dates: 26/10/2011 - 28/10/2011
Event Location: Cáceres
Title of Book: Tecniacústica 2011. 42º Congreso Español de Acústica
Date: 2011
ISBN: 978-84-87985-20-1
Subjects:
Faculty: E.U.I.T. Telecomunicación (UPM)
Department: Ingeniería Audiovisual y Comunicaciones [hasta 2014]
Creative Commons Licenses: Recognition - No derivative works - Non commercial

Full text

[img]

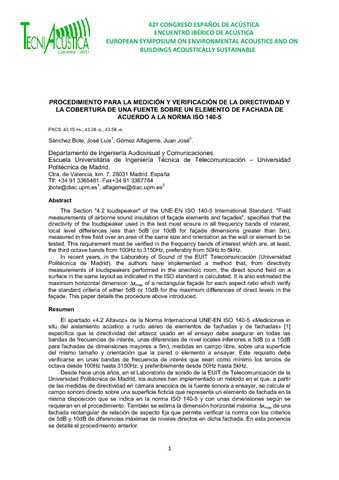

Preview
PDF - Requires a PDF viewer, such as GSview, Xpdf or Adobe Acrobat Reader
Download (1MB) | Preview

Abstract

El apartado <4.2 Altavoz> de la Norma Internacional UNE-EN ISO 140-5 <Mediciones in situ del aislamiento acústico a ruido aéreo de elementos de fachadas y de fachadas> [1] especifica que la directividad del altavoz usado en el ensayo debe asegurar en todas las bandas de frecuencias de interés, unas diferencias de nivel locales inferiores a 5dB (o a 10 dB para fachadas de dimensiones mayores a 5m), medidas en campo libre, sobre una superficie del mismo tamaño y orientación que la pared o elemento a ensayar. Este requisito debe verificarse en unas bandas de frecuencia de interés que sean como mínimo los tercios de octava desde 100Hz hasta 3150Hz, y preferiblemente desde 50Hz hasta 5kHz. Desde hace unos años, en el Laboratorio de sonido de la EUIT de Telecomunicación de la Universidad Politécnica de Madrid, los autores han implementado un método en el que, a partir de las medidas de directividad en cámara anecoica de la fuente sonora a ensayar, se calcula el campo sonoro directo sobre una superficie ficticia que representa un elemento de fachada en la misma disposición que se indica en la norma ICO 140-5 y con unas dimensiones según se requieran en el procedimiento. También se estima la dimensión horizontal máxima ΔXmax de una fachada rectangular en relación de aspecto fija que permite verificar la norma con los criterios de 5dB y 10dB de diferencias máximas de niveles directos en dicha fachada. En esta ponencia se detalla el procedimiento anterior. ABSTRACT. The Section "4.2 loudspeaker" of the UNE-EN ISO 140-5 International Standard: "Field measurements of airborne sound insulation of façade elements and façades", specifies that the directivity of the loudspeaker used in the test must ensure in all frequency bands of interest, local level differences less than 5dB (or 10dB for façade dimensions greater than 5m), measured in free field over an area of the same size and orientation as the wall or element to be tested. This requirement must be verified in the frequency bands of interest which are, at least, the third octave bands from 100Hz to 3150Hz, preferably from 50Hz to 5kHz. In recent years, in the Laboratory of Sound of the EUIT Telecomunicación (Universidad Politécnica de Madrid), the authors have implemented a method that, from directivity measurements of loudspeakers performed in the anechoic room, the direct sound field on a surface in the same layout as indicated in the ISO standard is calculated. It is also estimated the maximum horizontal dimension Δxmax of a rectangular façade for each aspect ratio which verify the standard criteria of either 5dB or 10dB for the maximum differences of direct levels in the façade. This paper details the procedure above introduced.

More information

Item ID: 19629
DC Identifier: http://oa.upm.es/19629/
OAI Identifier: oai:oa.upm.es:19629
Official URL: http://www.sea-acustica.es/index.php?id=542#c657
Deposited by: Memoria Investigacion
Deposited on: 10 Mar 2014 16:54
Last Modified: 21 Apr 2016 20:35
