Sistema de adquisición de datos compacto para medidas de extensiometría y posición

Pérez Sánchez, Enrique (2013). Sistema de adquisición de datos compacto para medidas de extensiometría y posición. Proyecto Fin de Carrera / Trabajo Fin de Grado, E.U.I.T. Telecomunicación (UPM) [antigua denominación], Madrid.

Descripción

Título: Sistema de adquisición de datos compacto para medidas de extensiometría y posición
Autor/es:
  • Pérez Sánchez, Enrique
Director/es:
  • Arcas Castro, Guillermo de
Tipo de Documento: Proyecto Fin de Carrera/Grado
Fecha: 17 Julio 2013
Materias:
Escuela: E.U.I.T. Telecomunicación (UPM) [antigua denominación]
Departamento: Sistemas Electrónicos y de Control [hasta 2014]
Licencias Creative Commons: Reconocimiento - Sin obra derivada - No comercial

Texto completo

[img]

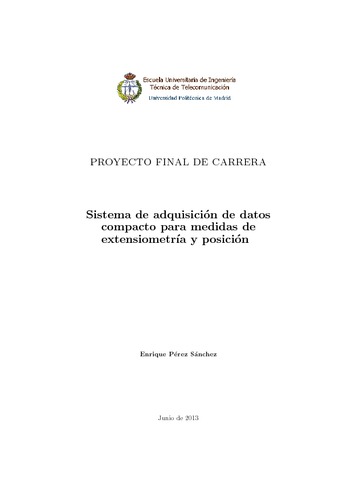

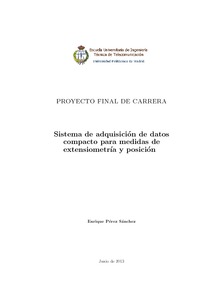

Vista Previa
PDF (Document Portable Format) - Se necesita un visor de ficheros PDF, como GSview, Xpdf o Adobe Acrobat Reader
Descargar (5MB) | Vista Previa
[img] Archivo comprimido ZIP - Acceso permitido solamente a usuarios en el campus de la UPM
Descargar (578kB)

Resumen

En este proyecto se trata el diseño y construcción de un sistema de adquisición de datos compacto y de bajo coste para medidas de extensiometría y posición. Dicho sistema irá embarcado en una bicicleta de montaña con el fin de medir determinados parámetros. Estos parámetros son a) Elongación de las suspensiones, b) Deformación en el cuadro. Para la medida de elongación de las suspensiones se diseña y construye un sensor casero de bajo coste basado en una transparencia y un par de diodos fotoemisor y fotorreceptor infrarrojos. Se imprime un gradiente y se emplean dos tubos coaxiales de PVC. La medida de extensiometría se realiza con galgas extensiométricas, puentes de Wheatstone y amplificador de instrumentación. Las muestras se digitalizan con el ADC del microcontrolador C8051F020 de la casa Silabs, que se usa en una placa de desarrollo, y se almacenan en una memoria flash serie. Se desarrolla un software para PC con LabView para poder recibir, procesar y visualizar las muestras obtenidas de los distintos canales con el fin de analizarlas. Se obtienen conclusiones de los resultados de pruebas básicas. ABSTRACT On this project, the design and construction of a compact, low cost, data adquisition system for strain and position measurements is dealt with. Such system will be embedded on a bicycle in order to measure certain parameters. These are a) Suspension elongation, b) Frame deformation. For suspension elongation measurements, a homemade, low cost sensor based on a photoemitter-photoreceiver diode couple and a transparent sheet is designed and built. A gradient is printed in the transparent sheet, and two coaxial PVC pipes are used. Strain measurements are carried out by means of a strain gage, Wheatstone bridges and an instrumentation amplifier. Samples are digitized with Silabs’ C8051F020’s ADC, which is used in a development board, and are stored in a serial flash memory. Software for PC on LabView is developed in order to receive, process and visualize the obtained samples from each channel in order to analyze them. Results are obtained from basic tests.

Más información

ID de Registro: 21498
Identificador DC: http://oa.upm.es/21498/
Identificador OAI: oai:oa.upm.es:21498
Depositado por: Biblioteca Universitaria Campus Sur
Depositado el: 04 Nov 2013 08:04
Ultima Modificación: 21 Abr 2016 12:07
