Sistema de telemetría para un vehículo de fórmula S.A.E.

Iglesias Hernández, Jaime (2013). Sistema de telemetría para un vehículo de fórmula S.A.E.. Proyecto Fin de Carrera / Trabajo Fin de Grado, E.U.I.T. Telecomunicación (UPM) [antigua denominación], Madrid.

Descripción

Título: Sistema de telemetría para un vehículo de fórmula S.A.E.
Autor/es:
  • Iglesias Hernández, Jaime
Director/es:
  • Barrera López de Turiso, Eduardo
Tipo de Documento: Proyecto Fin de Carrera/Grado
Fecha: 24 Septiembre 2013
Materias:
Escuela: E.U.I.T. Telecomunicación (UPM) [antigua denominación]
Departamento: Sistemas Electrónicos y de Control [hasta 2014]
Licencias Creative Commons: Reconocimiento - Sin obra derivada - No comercial

Texto completo

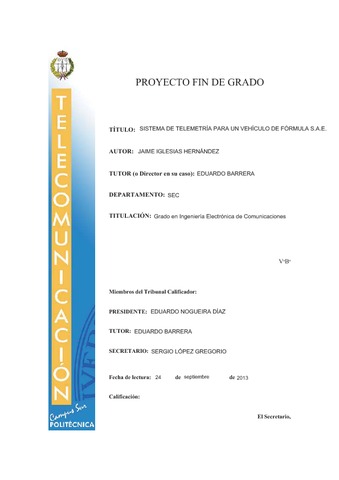

[img]
Vista Previa
PDF (Document Portable Format) - Se necesita un visor de ficheros PDF, como GSview, Xpdf o Adobe Acrobat Reader
Descargar (4MB) | Vista Previa
[img] Archivo comprimido ZIP - Acceso permitido solamente a usuarios en el campus de la UPM
Descargar (222kB)

Resumen

En este proyecto, se ha desarrollado una aplicación electrónica para un coche de competición, en concreto para la fórmula SAE (Society of Automotive Engineers), una competición universitaria en la que cada equipo, formado por estudiantes, debe diseñar, construir y probar un prototipo basándose en una serie de reglas. El objetivo final de la competición es proporcionar a los estudiantes el conocimiento práctico necesario para su futura labor profesional, del cual se pensaba que los estudiantes adolecían al acabar sus estudios universitarios cuando se creó esta competición. La aplicación desarrollada en este proyecto consiste en un sistema de telemetría, utilizado para transmitir los datos proporcionados por los sensores del vehículo a través de un sistema de radiofrecuencia, de manera que se pueda estudiar el comportamiento del coche durante los ensayos a la vez que el coche está rodando y así no depender de un sistema de adquisición de datos del que había que descargarse la información una vez finalizada la sesión de ensayo, como había que hacer hasta el momento. Para la implementación del proyecto, se ha utilizado un kit de desarrollo (Xbee Pro 868) que incluye dos módulos de radio, dos placas de desarrollo, dos cables USB y una antena, el cual ha permitido desarrollar la parte de radio del proyecto. Para transmitir los datos proporcionados por la centralita del vehículo, la cual recoge la información de todos los sensores presentes en el vehículo, se han desarrollado dos placas de circuito impreso. La primera de ellas tiene como elemento principal un microprocesador PIC de la marca Microchip (PIC24HJ64GP502), que recoge los datos proporcionados por la centralita del vehículo a través de su bus CAN de comunicaciones. La segunda placa de circuito impreso tiene como elemento fundamental el transmisor de radio. Dicho transmisor está conectado al microprocesador de la otra placa a través de línea serie. Como receptor de radio se ha utilizado una de las placas de prueba que integraba el kit de desarrollo Xbee Pro 868, la cual recoge los datos que han sido enviados vía radio y los manda a su vez a través de USB a un ordenador donde son monitorizados. Hasta aquí la parte hardware del sistema. En cuanto a la parte software, ha habido que desarrollar una aplicación en lenguaje C, que ejecuta el microprocesador PIC, que se encarga de recoger los datos enviados por la centralita a través del bus CAN (Controller Area Network) y transmitirlos a través de línea serie al chip de radio. Por último, para la monitorización de los datos se han desarrollado dos aplicaciones en LabVIEW, una que recoge los datos a través de USB, los muestra en pantalla y los guarda en un fichero y otra que lee los datos del fichero y los representa gráficamente para permitir un estudio más detallado del comportamiento del vehículo. ABSTRACT In this project, an electronic application has been developed for a race car – Formula SAE car-. Formula SAE is a university championship in which each team, made up of students, should design, construct and test a prototype within certain rules. The final goal of the competition is to enhance the practical knowledge of the students, which was thougth to be poor at the time the competition was created. The application developed in this project consists of a telemetry system, employed to transmit the data provided by the car’s sensors through a radio frequency system, so that it could be possible to study the behaviour of the vehicle during tests and do not depend on a datalogger system as it occurred until now. To carry out the radio module of the project, a Xbee Pro 868 development kit has been used, which includes two radio modules, two development boards, two USB cables and an antenna. To transmit the data provided by the ECU (Engine Control Unit) of the vehicle, which receives information from all the sensors the vehicle has, two printed circuit boards have been built. One of them has a PIC microprocessor of Microchip (PIC24HJ64GP502) which receives the data coming from CAN bus of the ECU. Tha main element of the other printed circuit board is the radio transmitter. This chip receives the data from the microprocessor through its serial line. The development board of the Xbee Pro 868 has been used as receiver. When data arrives to the receiver, it transmits them to a computer through USB where the data are displayed. All this composes the hardware of the system. Regarding the software, a C coded application has been developed. This application is executed by the microprocessor and its function is to receive the data from the bus CAN (Controller Area Network) and send them to the radio transmitter through the microprocessor’s serial line. To show the data on the computer, two LabVIEW applications has been developed. The first one receives the data through the USB port, displays them on the screen and save them to a file and the second one reads the data from the file while represents them graphically to allow studying the behaviour of the car on track.

Más información

ID de Registro: 21970
Identificador DC: http://oa.upm.es/21970/
Identificador OAI: oai:oa.upm.es:21970
Depositado por: Biblioteca Universitaria Campus Sur
Depositado el: 17 Dic 2013 14:09
Ultima Modificación: 21 Abr 2016 12:52
