Slabsim: Simulador de dispositivos ópticos integrados

Fernández González, Alberto (2013). Slabsim: Simulador de dispositivos ópticos integrados. Proyecto Fin de Carrera / Trabajo Fin de Grado, E.U.I.T. Telecomunicación (UPM) [antigua denominación], Madrid.

Descripción

Título: Slabsim: Simulador de dispositivos ópticos integrados
Autor/es:
  • Fernández González, Alberto
Director/es:
  • Casar Tenorio, Miguel Ángel del
Tipo de Documento: Proyecto Fin de Carrera/Grado
Fecha: 30 Septiembre 2013
Materias:
Escuela: E.U.I.T. Telecomunicación (UPM) [antigua denominación]
Departamento: Ingeniería Audiovisual y Comunicaciones [hasta 2014]
Licencias Creative Commons: Reconocimiento - Sin obra derivada - No comercial

Texto completo

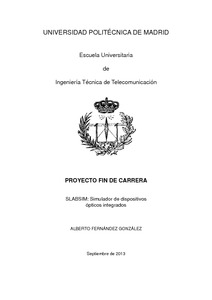

[img]
Vista Previa
PDF (Document Portable Format) - Se necesita un visor de ficheros PDF, como GSview, Xpdf o Adobe Acrobat Reader
Descargar (7MB) | Vista Previa
[img] Archivo comprimido ZIP - Acceso permitido solamente a usuarios en el campus de la UPM
Descargar (1MB)

Resumen

En los diseños y desarrollos de ingeniería, antes de comenzar la construcción e implementación de los objetivos de un proyecto, es necesario realizar una serie de análisis previos y simulaciones que corroboren las expectativas de la hipótesis inicial, con el fin de obtener una referencia empírica que satisfaga las condiciones de trabajo o funcionamiento de los objetivos de dicho proyecto. A menudo, los resultados que satisfacen las características deseadas se obtienen mediante la iteración de métodos de ensayo y error. Generalmente, éstos métodos utilizan el mismo procedimiento de análisis con la variación de una serie de parámetros que permiten adaptar una tecnología a la finalidad deseada. Hoy en día se dispone de computadoras potentes, así como algoritmos de resolución matemática que permiten resolver de forma veloz y eficiente diferentes tipos de problemas de cálculo. Resulta interesante el desarrollo de aplicaciones que permiten la resolución de éstos problemas de forma rápida y precisa en el análisis y síntesis de soluciones de ingeniería, especialmente cuando se tratan expresiones similares con variaciones de constantes, dado que se pueden desarrollar instrucciones de resolución con la capacidad de inserción de parámetros que definan el problema. Además, mediante la implementación de un código de acuerdo a la base teórica de una tecnología, se puede lograr un código válido para el estudio de cualquier problema relacionado con dicha tecnología. El desarrollo del presente proyecto pretende implementar la primera fase del simulador de dispositivos ópticos Slabsim, en cual se puede representar la distribución de la energía de una onda electromagnética en frecuencias ópticas guiada a través de una una guía dieléctrica plana, también conocida como slab. Este simulador esta constituido por una interfaz gráfica generada con el entorno de desarrollo de interfaces gráficas de usuario Matlab GUIDE, propiedad de Mathworks©, de forma que su manejo resulte sencillo e intuitivo para la ejecución de simulaciones con un bajo conocimiento de la base teórica de este tipo de estructuras por parte del usuario. De este modo se logra que el ingeniero requiera menor intervalo de tiempo para encontrar una solución que satisfaga los requisitos de un proyecto relacionado con las guías dieléctricas planas, e incluso utilizarlo para una amplia diversidad de objetivos basados en esta tecnología. Uno de los principales objetivos de este proyecto es la resolución de la base teórica de las guías slab a partir de métodos numéricos computacionales, cuyos procedimientos son extrapolables a otros problemas matemáticos y ofrecen al autor una contundente base conceptual de los mismos. Por este motivo, las resoluciones de las ecuaciones diferenciales y características que constituyen los problemas de este tipo de estructuras se realizan por estos medios de cálculo en el núcleo de la aplicación, dado que en algunos casos, no existe la alternativa de uso de expresiones analíticas útiles. ABSTRACT. The first step in engineering design and development is an analysis and simulation process which will successfully corroborate the initial hypothesis that was made and find solutions for a particular. In this way, it is possible to obtain empirical evidence which suitably substantiate the purposes of the project. Commonly, the characteristics to reach a particular target are found through iterative trial and error methods. These kinds of methods are based on the same theoretical analysis but with a variation of some parameters, with the objective to adapt the results for a particular aim. At present, powerful computers and mathematical algorithms are available to solve different kinds of calculation problems in a fast and efficient way. Computing application development is useful as it gives a high level of accurate results for engineering analysis and synthesis in short periods of time. This is more notable in cases where the mathematical expressions on a theoretical base are similar but with small variations of constant values. This is due to the ease of adaptation of the computer programming code into a parameter request system that defines a particular solution on each execution. Additionally, it is possible to code an application suitable to simulate any issue related to the studied technology. The aim of the present project consists of the construction of the first stage of an optoelectronics simulator named Slabsim. Slabism is capable of representing the energetic distribution of a light wave guided in the volume of a slab waveguide. The mentioned simulator is made through the graphic user interface development environment Matlab GUIDE, property of Mathworks©. It is designed for an easy and intuitive management by the user to execute simulations with a low knowledge of the technology theoretical bases. With this software it is possible to achieve several aims related to the slab waveguides by the user in low interval of time. One of the main purposes of this project is the mathematical solving of theoretical bases of slab structures through computing numerical analysis. This is due to the capability of adapting its criterion to other mathematical issues and provides a strong knowledge of its process. Based on these advantages, numerical solving methods are used in the core of the simulator to obtain differential and characteristic equations results that become represented on it.

Más información

ID de Registro: 22412
Identificador DC: http://oa.upm.es/22412/
Identificador OAI: oai:oa.upm.es:22412
Depositado por: Biblioteca Universitaria Campus Sur
Depositado el: 14 Feb 2014 09:28
Ultima Modificación: 27 Oct 2016 13:59
