Estudio teórico y simulación de un OTDR para sistemas de comunicaciones por fibra óptica

López Ruano, Eduardo (2013). Estudio teórico y simulación de un OTDR para sistemas de comunicaciones por fibra óptica. Proyecto Fin de Carrera / Trabajo Fin de Grado, E.U.I.T. Telecomunicación (UPM) [antigua denominación], Madrid.

Descripción

Título: Estudio teórico y simulación de un OTDR para sistemas de comunicaciones por fibra óptica
Autor/es:
  • López Ruano, Eduardo
Director/es:
  • González García, José Enrique
Tipo de Documento: Proyecto Fin de Carrera/Grado
Fecha: 14 Marzo 2013
Materias:
Escuela: E.U.I.T. Telecomunicación (UPM) [antigua denominación]
Departamento: Ingeniería Audiovisual y Comunicaciones [hasta 2014]
Licencias Creative Commons: Reconocimiento - Sin obra derivada - No comercial

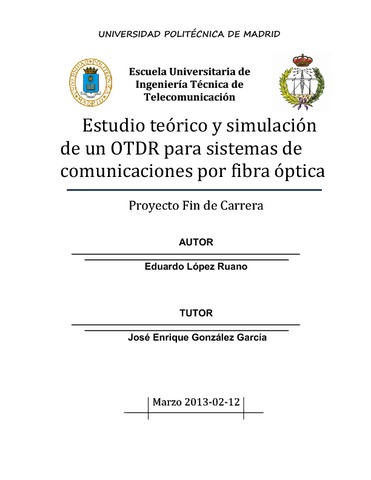

Texto completo

[img]
Vista Previa
PDF (Document Portable Format) - Se necesita un visor de ficheros PDF, como GSview, Xpdf o Adobe Acrobat Reader
Descargar (2MB) | Vista Previa

Resumen

El reflectómetro óptico en el dominio del tiempo, conocido por sus siglas en inglés como OTDR, es un dispositivo muy utilizado en sistemas de comunicaciones por fibra óptica para conocer de una manera rápida y sencilla como varía la potencia óptica a lo largo de la fibra óptica, siendo otro de sus usos frecuentes la localización de fallos y roturas en un enlace. Este proyecto fin de carrera, consiste en la realización mediante Matlab de una interfaz gráfica que permite simular un OTDR para distintos tipos de fibras, conectores y empalmes visualizándose por pantalla la variación de la potencia óptica en función de la distancia, pudiendo ampliar cualquier tramo del enlace que se desee visualizar con mayor detalle. Los objetivos del proyecto podemos establecerlos en dos partes. Primero, realizar una interfaz que nos permita diseñar un enlace de fibra óptica de forma sencilla, permitiendo además medir desde la atenuación de la fibra a la de un empalme. En segundo lugar, emplear la interfaz desarrollada para comprobar conceptos teóricos, haciendo hincapié en los principales errores de un enlace de fibra óptica real. Para una mejor visualización y concepción de lo implementado, es necesario revisar los principios básicos de funcionamiento de la fibra óptica y las principales características de un enlace, así como, los distintos dispositivos que lo componen, para después explicar el funcionamiento del OTDR y sus usos; por ello, en los capítulos segundo y tercero, se explican estas nociones básicas, necesarias para un mejor entendimiento del proyecto. Para poder utilizar la interfaz gráfica de usuario, el capítulo cuarto muestra la descripción de las funciones con parámetros, así como el manual de usuario de la interfaz gráfica. En el capítulo quinto se hace una recopilación y estudios de resultados para distintas simulaciones comprobando desde casos sencillos a casos extremos en los que se debe prestar una especial atención a los elementos que componen el enlace, siendo finalmente, en el sexto capítulo donde se presentan distintas conclusiones así como posibles trabajos futuros, a partir de lo realizado. ABSTRACT. The optical time domain reflectometer, known as OTDR, is a widely used device in systems for fiber optic communications used to know quick and simply how the optical power its varying along the fiber, with particular emphasis to another of its frequent uses in troubleshooting on a link. This final project consists in carrying through a graphical interface in Matlab to simulate an OTDR for different types of fibers, connectors and splices, visualizing the variation of optical power as a function of the distance. It is possible to zoom in specific sections to view them with greater detail. The project objectives can be set in two parts: - Make an interface that allows us to design a fiber optic link easily and measuring from the fiber attenuation to a splice one. - Use the interface developed to test theoretical concepts, emphasizing the most important mistakes of a real optical fiber link. For better visualization and understanding of what it’s been implemented, it is necessary to review the basic operating principles of fiber optics and the main characteristics of a fiber link, and also the different types of devices that comprise it, and then explaining also how the OTDR works and its uses, therefore, in second and third chapters, explains these basics needed for a better understanding of the project. To use the GUI, the fourth chapter shows the description of the functions with parameters and the user manual of the GUI. The fifth chapter is a compilation and study of some simulation results for simple cases to check from simply to extreme cases putting special attention to the elements that make up the link. To sum up, in the sixth chapter will appear different conclusions and possible future works for improving the graphical interface or making a new one.

Más información

ID de Registro: 22573
Identificador DC: http://oa.upm.es/22573/
Identificador OAI: oai:oa.upm.es:22573
Depositado por: Biblioteca Universitaria Campus Sur
Depositado el: 27 Feb 2014 08:29
Ultima Modificación: 21 Abr 2016 17:30
