Estudio de las propiedades mecánicas de obleas de silicio

Barredo Egusquiza, Josu (2013). Estudio de las propiedades mecánicas de obleas de silicio. Thesis (Doctoral), E.T.S.I. Industriales (UPM).

Description

Title: Estudio de las propiedades mecánicas de obleas de silicio
Author/s:
  • Barredo Egusquiza, Josu
Contributor/s:
  • Hermanns, Lutz Karl Heinz
  • Fraile de Lerma, Alberto
Item Type: Thesis (Doctoral)
Date: 2013
Subjects:
Faculty: E.T.S.I. Industriales (UPM)
Department: Mecánica Estructural y Construcciones Industriales [hasta 2014]
Creative Commons Licenses: Recognition - No derivative works - Non commercial

Full text

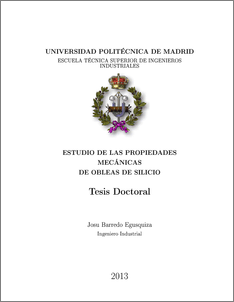

[img]
Preview
PDF - Requires a PDF viewer, such as GSview, Xpdf or Adobe Acrobat Reader
Download (7MB)

Abstract

En esta tesis se propone un procedimiento para evaluar la resistencia mecánica de obleas de silicio cristalino y se aplica en diferentes casos válidos para la industria. En el sector de la industria fotovoltaica predomina la tecnología basada en paneles de silicio cristalino. Estos paneles están compuestos por células solares conectadas en serie y estas células se forman a partir de obleas de silicio. Con el objetivo de disminuir el coste del panel, en los últimos años se ha observado una clara tendencia a la reducción del espesor de las obleas. Esta reducción del espesor modifica la rigidez de las obleas por lo que ha sido necesario modificar la manera tradicional de manipularlas con el objetivo de mantener un bajo ratio de rotura. Para ello, es necesario conocer la resistencia mecánica de las obleas. En la primera parte del trabajo se describen las obleas de silicio, desde su proceso de formación hasta sus propiedades mecánicas. Se muestra la influencia de la estructura cristalográfica en la resistencia y en el comportamiento ya que el cristal de silicio es anisótropo. Se propone también el método de caracterización de la resistencia. Se utiliza un criterio probabilista basado en los métodos de dimensionamiento de materiales frágiles en el que la resistencia queda determinada por los parámetros de la ley de Weibull triparamétrica. Se propone el procedimiento para obtener estos parámetros a partir de campañas de ensayos, modelización numérica por elementos finitos y un algoritmo iterativo de ajuste de los resultados. En la segunda parte de la tesis se describen los diferentes tipos de ensayos que se suelen llevar a cabo con este material. Se muestra además, para cada uno de los ensayos descritos, un estudio comparativo de diferentes modelos de elementos finitos simulando los ensayos. Se comparan tanto los resultados aportados por cada modelo como los tiempos de cálculo. Por último, se presentan tres aplicaciones diferentes donde se ha aplicado este procedimiento de estudio. La primera aplicación consiste en la comparación de la resistencia mecánica de obleas de silicio en función del método de crecimiento del lingote. La resistencia de las tradicionales obleas monocristalinas obtenidas por el método Czochralski y obleas multicristalinas es comparada con las novedosas obleas quasi-monocristalinas obtenidas por métodos de fundición. En la segunda aplicación se evalúa la profundidad de las grietas generadas en el proceso de corte del lingote en obleas. Este estudio se realiza de manera indirecta: caracterizando la resistencia de grupos de obleas sometidas a baños químicos de diferente duración. El baño químico reduce el espesor de las obleas eliminando las capas más dañadas. La resistencia de cada grupo es analizada y la comparación permite obtener la profundidad de las grietas generadas en el proceso de corte. Por último, se aplica este procedimiento a un grupo de obleas con características muy especiales: obleas preparadas para formar células de contacto posterior EWT. Estas obleas presentan miles de agujeros que las debilitan considerablemente. Se aplica el procedimiento de estudio propuesto con un grupo de estas obleas y se compara la resistencia obtenida con un grupo de referencia. Además, se propone un método simplificado de estudio basado en la aplicación de una superficie de intensificación de tensiones. ABSTRACT In this thesis, a procedure to evaluate the mechanical strength of crystalline silicon wafers is proposed and applied in different studies. The photovoltaic industry is mainly based on crystalline silicon modules. These modules are composed of solar cells which are based on silicon wafers. Regarding the cost reduction of solar modules, a clear tendency to use thinner wafers has been observed during last years. Since the stiffness varies with thickness, the manipulation techniques need to be modified in order to guarantee a low breakage rate. To this end, the mechanical strength has to be characterized correctly. In the first part of the thesis, silicon wafers are described including the different ways to produce them and the mechanical properties of interest. The influence of the crystallographic structure in the strength and the behaviour (the anisotropy of the silicon crystal) is shown. In addition, a method to characterize the mechanical strength is proposed. This probabilistic procedure is based on methods to characterize brittle materials. The strength is characterized by the values of the three parameters of the Weibull cumulative distribution function (cdf). The proposed method requires carrying out several tests, to simulate them through Finite Element models and an iterative algorithm in order to estimate the parameters of the Weibull cdf. In the second part of the thesis, the different types of test that are usually employed with these samples are described. Moreover, different Finite Element models for the simulation of each test are compared regarding the information supplied by each model and the calculation times. Finally, the method of characterization is applied to three examples of practical applications. The first application consists in the comparison of the mechanical strength of silicon wafers depending on the ingot growth method. The conventional monocrystalline wafers based on the Czochralski method and the multicrystalline ones are compared with the new quasi-monocrystalline substrates. The second application is related to the estimation of the crack length caused by the drilling process. An indirect way is used to this end: several sets of silicon wafers are subjected to chemical etchings of different duration. The etching procedure reduces the thickness of the wafers removing the most damaged layers. The strength of each set is obtained by means of the proposed method and the comparison permits to estimate the crack length. At last, the procedure is applied to determine the strength of wafers used for the design of back-contact cells of type ETW. These samples are drilled in a first step resulting in silicon wafers with thousands of tiny holes. The strength of the drilled wafers is obtained and compared with the one of a standard set without holes. Moreover, a simplified approach based on a stress intensification surface is proposed.

More information

Item ID: 29175
DC Identifier: http://oa.upm.es/29175/
OAI Identifier: oai:oa.upm.es:29175
Deposited by: Archivo Digital UPM 2
Deposited on: 01 Sep 2014 08:22
Last Modified: 01 Mar 2015 23:56
