Análisis del comportamiento de las tuberías de poliéster reforzado con fibra de vidrio con capa de arena

Marco Ayala, Carlos (2014). Análisis del comportamiento de las tuberías de poliéster reforzado con fibra de vidrio con capa de arena. Tesis (Doctoral), E.T.S.I. Caminos, Canales y Puertos (UPM).

Descripción

Título: Análisis del comportamiento de las tuberías de poliéster reforzado con fibra de vidrio con capa de arena
Autor/es:
  • Marco Ayala, Carlos
Director/es:
  • Salete Díaz, Eduardo
Tipo de Documento: Tesis (Doctoral)
Fecha: 2014
Materias:
Escuela: E.T.S.I. Caminos, Canales y Puertos (UPM)
Departamento: Ingeniería Civil: Hidráulica y Energética [hasta 2014]
Licencias Creative Commons: Reconocimiento - Sin obra derivada - No comercial

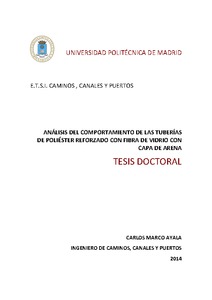

Texto completo

[img]
Vista Previa
PDF (Document Portable Format) - Se necesita un visor de ficheros PDF, como GSview, Xpdf o Adobe Acrobat Reader
Descargar (8MB) | Vista Previa

Resumen

Aunque las primeras fábricas de tubos de poliéster reforzado con fibra de vidrio en España datan del año 1984, no es sino hasta el año 1996 cuando se comienza su utilización masiva como un sustituto de las tuberías de fribrocemento, que ya habían sido prohibidas por la legislación, debido a los efectos cancerígenos de este material. Desde entonces se ha prodigado la utilización de todas las diferentes tipologías de esta clase de tubería, de conformidad a los procesos de fabricación empleados que se encuentran recopilados en el AWWA Manual M45 (Fiberglass Pipe Design), obteniéndose muy diversos resultados. Durante estos años, ha surgido una creciente preocupación en los usuarios de este tipo de tuberías dadas las continuas y numerosas averías en todo el ámbito geográfico. Esto ha promovido el desarrollo de la presente investigaicón, que se ha dividido en dos partes y que ha concluido con la determinación de un nuevo mecanismo específico de fractura. La primera parte se centró en la obtención y desarrollo del modelo teórico que hemos venido a denominar como "Teoría de la Caja Mecánicamente Contaminada", y que está basado en la contaminación o separación por un impacto de dos de las tres capas que forman la tubería, la capa intermedia de arena y la capa más interna o "inner layer". La consecuencia es la disminución del canto resistente, la rotura del inner layer y la entrada de fluido a la capa de arena. Para la evaluación de la magnitud de esta separación se ha desarrollado un modelo analítico que ha determinado la existencia de una relación cuadrática que la rige, y que ha sido verificado mediante ensayos de impacto sobre probetas de tuberías, alcanzando ajustes de hasta el 92%. Así, se ha determinado que impactos de muy baja intensidad, del entorno de 90 a 160 Julios en tuberías Filament Winding continuo PN 16-20 (de 800 a 1000mm) pueden comprometer seriamente la integridad estructural de la tubería sin dejar, en un principio, muesca o traza alguna que pueda alertar del problema. Los siguientes pasos en el estudio se dirigieron a determinar qué otros mecanismos, aparte del golpe, podrían contaminar la tubería y a estudiar el consiguiente avance de la fractura a las capas externas. Se trataba además de analizar la aparición en el tubo de unas misteriosas manchas en forma de "piel de leopardo" y de otros fenómenos aparecidos en las averías como que algunas de las deformaciones de la rotura por presión interna son hacia el interior del tubo y no al revés, como habría sido de esperar a priori. Se optó entonces por comenzar la que ha constituido la segunda parte de la investigación. Para ello se recurrió a realizar ensayos hidráulicos en banco de pruebas a alta presión, cuyos resultados fueron sorprendentes al descubrir que en el proceso se producía la hidrólisis de la resina de poliéster no catalizada que fluía hacia el exterior del tubo. Como consecuencia se llevaron a cabo nuevos ensayos físicos y químicos para estudiar la migración del material y la hidrólisis producida en el proceso de fractura. En este estudio, resultó muy relevante el hecho de sobrepasar o no la presión que producía el desagarro entre las capas del tubo. En definitiva, en esta investigación, que ha constado de estudios analíticos y estudios experimentales, químicos y numéricos, se ha determinado un nuevo mecanismo de fractura que explica gran parte de los fallos acontecidos en las tuberías de poliéster reforzado con fibra de vidrio. Como aplicación se exponen recomendaciones para mejorar el comportamiento mecánico de esta tipología y evitar así los sobrecostes millonarios producidos por su reposición. Numerous and continuous failures in fiberglass reinforced polyester pipes of different companies and manufacturing processes of the AWWA Manual M45 (Fiberglass Pipe Design), have prompted the development of this research, that has concluded with a specific mechanism describing pipe fractures. This research was carried out via two independent studies. The first one is the development of the hypothesis that turned into the Mechanically Contaminated Layer Theory. This theory describes the fracture mchanism which explains a significant part of massive failures due to the existence of a sand layer placed near the neutral axis in the core making the composite very sensitive to impacts in fibreglass reinforced polyester pipes. These failures create interface delamination and consequently fluid can leak into supporting sand backfill thereby iniating the fracture process. In order to assess the delimination magnitude, an analytic method is developed and a squared root law between delamination and energy applied proposed. Vertical blunt ram testts on samples extracted from complete pipes have been carried out to verify this theory, reaching a goodness of fit up to 92%. It is concluded that low energy impacts, around 90-160J in 800-1000mm diameter PN 16-20 continuous filament winding pipes, can seriously compromise their structural integraty with no external trace. The next step in the study was to determine what other mechanism, apart from the brittle hit, could contaminate the pipe and to analyse the consequente advance of the fracture to the external layers. Another aim was to analyse two phenomena occurred in real pipe failures. The first one is the appearance on the tube of "leopard fur" stains on some of the analysed failures, and the other phenomenon is the "inverse fracture", in which the deformations of the failure due to internal pressure are towards the inside of the tube and not the other way round, as it would be expected. It was then chosen to follow a new branch of the investigation by hydraulic high-pressure bench tests that study seepage and load transmission. The results were very surprising as it was discovered that in the process, hydrolysis of the non-catalysed polyester resin occured, flowing towards the outer of the pipe, which entailed the development of chemical and physical tests of the exuded material to study material migration and hydrolysis of the fracture process. In this particular study it was relevant to exceed or not the pressure that produced the rip between the layers of the tube. In conclusion, a new breakage mechanism in FRP pies with sand-filled layer has been found, which explains a high part of the failure global cases. The whole failure process is justified by the Mechanically Contaminated Layer Theory, which has been corroborated by means of analytical, numerical and experimental studies. Several recommendations are also provided in order to improve the mechanical behaviour of this typology and avoid the millionaire overruns generated by its massive failures.

Más información

ID de Registro: 33685
Identificador DC: http://oa.upm.es/33685/
Identificador OAI: oai:oa.upm.es:33685
Depositado por: Biblioteca ETSI Caminos
Depositado el: 26 Ene 2015 15:03
Ultima Modificación: 26 Jul 2015 22:56
