Simulación de seguimiento de blancos en sistemas radar. Parte 2

Montalvo Morón, Carlos (2014). Simulación de seguimiento de blancos en sistemas radar. Parte 2. Proyecto Fin de Carrera / Trabajo Fin de Grado, E.T.S.I. y Sistemas de Telecomunicación (UPM), Madrid.

Descripción

Título: Simulación de seguimiento de blancos en sistemas radar. Parte 2
Autor/es:
  • Montalvo Morón, Carlos
Director/es:
  • González García, José Enrique
Tipo de Documento: Proyecto Fin de Carrera/Grado
Fecha: 30 Septiembre 2014
Materias:
Escuela: E.T.S.I. y Sistemas de Telecomunicación (UPM)
Departamento: Ingeniería Audiovisual y Comunicaciones [hasta 2014]
Licencias Creative Commons: Reconocimiento - Sin obra derivada - No comercial

Texto completo

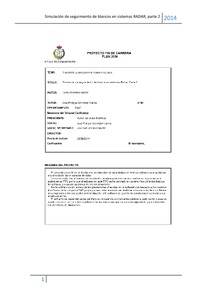

[img]
Vista Previa
PDF (Document Portable Format) - Se necesita un visor de ficheros PDF, como GSview, Xpdf o Adobe Acrobat Reader
Descargar (1MB) | Vista Previa

Resumen

El proyecto consiste en el diseño y estudio de un software cuyas prestaciones estén orientadas a gestionar una simulación de un sistema de radar. El prototipo de este entorno de simulación se ha realizado en el lenguaje Matlab debido a que inicialmente se considera el más adecuado para el tratamiento de las señales que los sistemas de radar manejan para realizar sus cálculos. Se ha escogido como modelo el software desarrollado por la compañía SAP para gestionar los E.R.P.s de grandes empresas. El motivo es que es un software cuyo diseño y funcionalidad es especialmente adecuado para la gestión ordenada de una cantidad grande de datos diversos de forma integrada. Diseñar e implementar el propio entorno es una tarea de enorme complejidad y que requerirá el esfuerzo de una cantidad importante de personas; por lo que este proyecto se ha limitado, a un prototipo básico con una serie de características mínimas; así como a indicar y dejar preparado el camino por el que deberán transcurrir las futuras agregaciones de funcionalidad o mejoras. Funcionalmente, esto es, independientemente de la implementación específica con la que se construya el entorno de simulación, se ha considerado dividir las características y prestaciones ofrecidas por el sistema en bloques. Estos bloques agruparán los componentes relacionados con un aspecto específico de la simulación, por ejemplo, el bloque 1, es el asignado a todo lo relacionado con el blanco a detectar. El usuario del entorno de simulación interactuará con el sistema ejecutando lo que se llaman transacciones, que son agrupaciones lógicas de datos a introducir/consultar en el sistema relacionados y que se pueden ejecutar de forma independiente. Un ejemplo de transacción es la que permite mantener una trayectoria de un blanco junto con sus parámetros, pero también puede ser una transacción la aplicación que permite por ejemplo, gestionar los usuarios con acceso al entorno. Es decir, las transacciones son el componente mínimo a partir del cual el usuario puede interactuar con el sistema. La interfaz gráfica que se le ofrecerá al usuario, está basada en modos, que se pueden considerar “ventanas” independientes entre sí dentro de las cuáles el usuario ejecuta sus transacciones. El usuario podrá trabajar con cuantos modos en paralelo desee y cambiar según desee entre ellos. La programación del software se ha realizado utilizando la metodología de orientación a objetos y se ha intentado maximizar la reutilización del código así como la configurabilidad de su funcionalidad. Una característica importante que se ha incorporado para garantizar la integridad de los datos es un diccionario sintáctico. Para permitir la persistencia de los datos entre sesiones del usuario se ha implementado una base de datos virtual (que se prevé se reemplace por una real), que permite manejar, tablas, campos clave, etc. con el fin de guardar todos los datos del entorno, tanto los de configuración que solo serían responsabilidad de los administradores/desarrolladores como los datos maestros y transaccionales que serían gestionados por los usuarios finales del entorno de simulación. ABSTRACT. This end-of-degree project comprises the design, study and implementation of a software based application able to simulate the various aspects and performance of a radar system. A blueprint for this application has been constructed upon the Matlab programming language. This is due to the fact that initially it was thought to be the one most suitable to the complex signals radar systems usually process; but it has proven to be less than adequate for all the other core processes the simulation environment must provide users with. The software’s design has been based on another existing software which is the one developed by the SAP company for managing enterprises, a software categorized (and considered the paradigm of) as E.R.P. software (E.R.P. stands for Enterprise Resource Planning). This software has been selected as a model because is very well suited (its basic features) for working in an orderly fashion with a pretty good quantity of data of very diverse characteristics, and for doing it in a way which protects the integrity of the data. To design and construct the simulation environment with all its potential features is a pretty hard task and requires a great amount of effort and work to be dedicated to its accomplishment. Due to this, the scope of this end-of-degree project has been focused to design and construct a very basic prototype with minimal features, but which way future developments and upgrades to the systems features should go has also been pointed. In a purely functional approach, i.e. disregarding completely the specific implementation which accomplishes the simulation features, the different parts or aspects of the simulation system have been divided and classified into blocks. The blocks will gather together and comprise the various components related with a specific aspect of the simulation landscape, for example, block number one will be the one dealing with all the features related to the radars system target. The user interaction with the system will be based on the execution of so called transactions, which essentially consist on bunches of information which logically belong together and can thus be managed together. A good example, could be a transaction which permits to maintain a series of specifications for target’s paths; but it could also be something completely unrelated with the radar system itself as for example, the management of the users who can access the system. Transactions will be thus the minimum unit of interaction of users with the system. The graphic interface provided to the user will be mode based, which can be considered something akin to a set of independent windows which are able on their own to sustain the execution of an independent transaction. The user ideally should be able to work with as many modes simultaneously as he wants to, switching his focus between them at will. The approach to the software construction has been based on the object based paradigm. An effort has been made to maximize the code’s reutilization and also in maximizing its customizing, i.e., same sets of code able to perform different tasks based on configuration data. An important feature incorporated to the software has been a data dictionary (a syntactic one) which helps guarantee data integrity. Another important feature that allow to maintain data persistency between user sessions, is a virtual relational data base (which should in future times become a real data base) which allows to store data in tables. The data store in this tables comprises both the system’s configuration data (which administrators and developers will maintain) and also master and transactional data whose maintenance will be the end users task.
