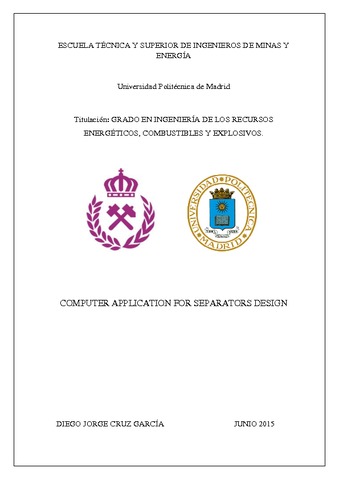

Diseño de separadores mediante aplicación informática = Computer Application for Sepators Design

Resumen

Programa informático desarrollado en plataforma EXCEL (VBA) y dirigido al diseño de Separadores de dos y tres fases, verticales y horizontales. El programa de ordenador o aplicación tiene la capacidad de determinar las propiedades físicas del fluido, utilizando diferentes correlaciones sobre la base del “Black Oil Model”, con dichas propiedades el Programa predice el tipo de flujo presente. Si el tipo de flujo es “Slug Flow” el programa determinara las dimensiones del “Slug catcher” necesario. Bajo las condiciones de funcionamiento existentes el programa diseñará el separador elegido: dos o tres fases, vertical u horizontal. Por último, la aplicación informática estimará el coste del equipo. Abstract Computer program developed in EXCEL (VBA) platform and aimed for the design of Two-Phase, Three-Phase, Vertical or Horizontal Separators. The computer Program or Application has the capability to determine the fluid physical properties utilizing different correlations on the basis of the Black Oil Model, with those Properties the Program will predict the Flow Regime present. If the flow regime is Slug Flow the program will determine the necessary slug catcher dimensions. Under certain operational conditions the program will design the selected: Two-Phase or Three-Phase, Vertical or Horizontal Separator. Finally the computer Application will estimate the cost of the equipment.
