La bóveda de la cripta de la catedral de Alcalá de Henares: levantamiento y análisis geométrico y constructivo

Avalos Robles, Andrés (2016). La bóveda de la cripta de la catedral de Alcalá de Henares: levantamiento y análisis geométrico y constructivo. Proyecto Fin de Carrera / Trabajo Fin de Grado, E.T.S. Arquitectura (UPM).

Descripción

Título: La bóveda de la cripta de la catedral de Alcalá de Henares: levantamiento y análisis geométrico y constructivo
Autor/es:
  • Avalos Robles, Andrés
Director/es:
  • Alonso Rodríguez, Miguel Angel
Tipo de Documento: Proyecto Fin de Carrera/Grado
Fecha: Enero 2016
Materias:
Palabras Clave Informales: TFG
Escuela: E.T.S. Arquitectura (UPM)
Departamento: Ideación Gráfica Arquitectónica
Licencias Creative Commons: Reconocimiento - Sin obra derivada - No comercial

Texto completo

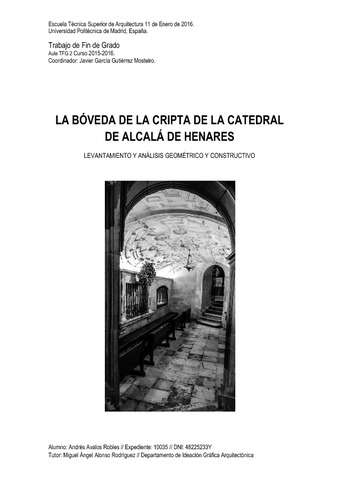

[img]
Vista Previa
PDF (Document Portable Format) - Se necesita un visor de ficheros PDF, como GSview, Xpdf o Adobe Acrobat Reader
Descargar (6MB) | Vista Previa

Resumen

El presente Trabajo de Fin de Grado estudia la bóveda de la cripta de la Catedral Magistral de Alcalá de Henares. El interés de dicha bóveda es que intenta imitar a una cúpula sobre pechinas cuando realmente se trata de una bóveda de cañón. Por tanto, el objetivo principal de este trabajo será realizar un análisis de la configuración geométrica y constructiva de la bóveda para demostrar que se trata realmente de una bóveda de cañón. De esta manera, será posible conocer las curvas de las que está formada y sus respectivas dimensiones. Con este propósito, se ha abordado el trabajo estableciendo una metodología que consta de los siguientes pasos: - Búsqueda de información respecto de la bóveda. - Levantamiento de la bóveda. - Análisis de la bóveda. La primera consiste en buscar información de los posibles estudios e intervenciones que se hayan realizado en la bóveda. El objetivo de dicho paso es saber si existe información de la construcción de la bóveda para luego poder contrastarla con los estudios propios que se realicen. En segundo lugar se realizará en levantamiento de la bóveda mediante una estación total y mediante fotogrametría. Con la estación total establecemos las medidas de la bóveda y con la fotogrametría realizamos una construcción virtual en 3D de la bóveda. El objetivo de este paso es poder realizar una reconstrucción virtual para poder llevar a cabo el análisis de la bóveda. En último lugar con los modelos virtuales se realizará el estudio y análisis de la bóveda para conocer la directriz de la bóveda y las curvas que se proyectan sobre ella. El objetivo de este paso es poder conocer cuáles son las curvas de las que está compuesta la bóveda y las dimensiones que tienen. El trabajo concluye con una serie de conclusiones sobre cómo llegar a la configuración geométrica de la bóveda tras un análisis realizado previamente.

Más información

ID de Registro: 39218
Identificador DC: http://oa.upm.es/39218/
Identificador OAI: oai:oa.upm.es:39218
Depositado por: Biblioteca ETS Arquitectura
Depositado el: 05 Feb 2016 12:00
Ultima Modificación: 05 Feb 2016 12:00
