Telemetría de vehículos FSAE con microcontrolador PIC32 y transceptor de radio CC1101

Iglesias Ortiz, Pedro (2015). Telemetría de vehículos FSAE con microcontrolador PIC32 y transceptor de radio CC1101. Proyecto Fin de Carrera / Trabajo Fin de Grado, E.T.S.I. y Sistemas de Telecomunicación (UPM), Madrid.

Descripción

Título: Telemetría de vehículos FSAE con microcontrolador PIC32 y transceptor de radio CC1101
Autor/es:
  • Iglesias Ortiz, Pedro
Director/es:
  • Cobos Arribas, Pedro
Tipo de Documento: Proyecto Fin de Carrera/Grado
Fecha: Julio 2015
Materias:
Escuela: E.T.S.I. y Sistemas de Telecomunicación (UPM)
Departamento: Ingeniería Telemática y Electrónica
Licencias Creative Commons: Reconocimiento - Sin obra derivada - No comercial

Texto completo

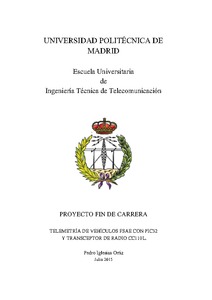

[img]
Vista Previa
PDF (Document Portable Format) - Se necesita un visor de ficheros PDF, como GSview, Xpdf o Adobe Acrobat Reader
Descargar (11MB) | Vista Previa
[img] Archivo comprimido ZIP - Acceso permitido solamente a usuarios en el campus de la UPM
Descargar (11MB)

Resumen

Quizás el campo de las telecomunicaciones sea uno de los campos en el que más se ha progresado en este último siglo y medio, con la ayuda de otros campos de la ciencia y la técnica tales como la computación, la física electrónica, y un gran número de disciplinas, que se han utilizado estos últimos 150 años en conjunción para mejorarse unas con la ayuda de otras. Por ejemplo, la química ayuda a comprender y mejorar campos como la medicina, que también a su vez se ve mejorada por los progresos en la electrónica creados por los físicos y químicos, que poseen herramientas más potentes para calcular y simular debido a los progresos computacionales. Otro de los campos que ha sufrido un gran avance en este último siglo es el de la automoción, aunque estancados en el motor de combustión, los vehículos han sufrido enormes cambios debido a la irrupción de los avances en la electrónica del automóvil con multitud de sistemas ya ampliamente integrados en los vehículos actuales. La Formula SAE® o Formula Student es una competición de diseño, organizada por la SAE International (Society of Automotive Engineers) para estudiantes de universidades de todo el mundo que promueve la ingeniería a través de una competición donde los miembros del equipo diseñan, construyen, desarrollan y compiten en un pequeño y potente monoplaza. En el ámbito educativo, evitando el sistema tradicional de clases magistrales, se introducen cambios en las metodologías de enseñanza y surge el proyecto de la Fórmula Student para lograr una mejora en las acciones formativas, que permitan ir incorporando nuevos objetivos y diseñar nuevas situaciones de aprendizaje que supongan una oportunidad para el desarrollo de competencias de los alumnos, mejorar su formación como ingenieros y contrastar sus progresos compitiendo con las mejores universidades del mundo. En este proyecto se pretende dotar a los alumnos de las escuelas de ingeniería de la UPM que desarrollan el vehículo de FSAE de una herramienta de telemetría con la que evaluar y probar comportamiento del vehículo de FSAE junto con sus subsistemas que ellos mismos diseñan, con el objetivo de evaluar el comportamiento, introducir mejoras, analizar resultados de una manera más rápida y cómoda, con el objetivo de poder progresar más rápidamente en su desarrollo, recibiendo y almacenando una realimentación directa e instantánea del funcionamiento mediante la lectura de los datos que circulan por el bus CAN del vehículo. También ofrece la posibilidad de inyectar datos a los sistemas conectados al bus CAN de manera remota. Se engloba en el conjunto de proyectos de la FSAE, más concretamente en los basados en la plataforma PIC32 y propone una solución conjunta con otros proyectos o también por sí sola. Para la ejecución del proyecto se fabricó una placa compuesta de dos placas de circuito impreso, la de la estación base que envía comandos, instrucciones y datos para inyectar en el bus CAN del vehículo mediante radiofrecuencia y la placa que incorpora el vehículo que envía las tramas que circulan por el bus CAN del vehículo con los identificadores deseados, ejecuta los comandos recibidos por radiofrecuencia y salva las tramas CAN en una memoria USB o SD Card. Las dos PCBs constituyen el hardware del proyecto. El software se compone de dos programas. Un programa para la PCB del vehículo que emite los datos a la estación base, codificado en lenguaje C con ayuda del entorno de desarrollo MPLAB de Microchip. El otro programa hecho con LabView para la PCB de la estación base que recibe los datos provenientes del vehículo y los interpreta. Se propone un hardware y una capa o funciones de software para los microcontroladores PIC32 (similar al de otros proyectos del FSAE) para la transmisión de las tramas del bus CAN del vehículo de manera inalámbrica a una estación base, capaz de insertar tramas en el bus CAN del vehículo enviadas desde la estación base. También almacena estas tramas CAN en un dispositivo USB o SD Card situado en el vehículo. Para la transmisión de los datos se hizo un estudio de las frecuencias de transmisión, la legislación aplicable y los tipos de transceptores. Se optó por utilizar la banda de radiofrecuencia de uso común ISM de 433MHz mediante el transceptor integrado CC110L de Texas Instruments altamente configurable y con interfaz SPI. Se adquirieron dos parejas de módulos compatibles, con amplificador de potencia o sin él. LabView controla la estación que recoge las tramas CAN vía RF y está dotada del mismo transceptor de radio junto con un puente de comunicaciones SPI-USB, al que se puede acceder de dos diferentes maneras, mediante librerías dll, o mediante NI-VISA con transferencias RAW-USB. La aplicación desarrollada posee una interfaz configurable por el usuario para la muestra de los futuros sensores o actuadores que se incorporen en el vehículo y es capaz de interpretar las tramas CAN, mostrarlas, gráfica, numéricamente y almacenar esta información, como si fuera el cuadro de instrumentos del vehículo. Existe una limitación de la velocidad global del sistema en forma de cuello de botella que se crea debido a las limitaciones del transceptor CC110L por lo que si no se desea filtrar los datos que se crean necesarios, sería necesario aumentar el número de canales de radio para altas ocupaciones del bus CAN. Debido a la pérdida de relaciones con el INSIA, no se pudo probar de manera real en el propio vehículo, pero se hicieron pruebas satisfactorias (hasta 1,6 km) con una configuración de tramas CAN estándar a una velocidad de transmisión de 1 Mbit/s y un tiempo de bit de 1 microsegundo. El periférico CAN del PIC32 se programará para cumplir con estas especificaciones de la ECU del vehículo, que se presupone que es la MS3 Sport de Bosch, de la que LabView interpretará las tramas CAN recibidas de manera inalámbrica. Para poder probar el sistema, ha sido necesario reutilizar el hardware y adaptar el software del primer prototipo creado, que emite tramas CAN preprogramadas con una latencia también programable y que simulará al bus CAN proporcionando los datos a transmitir por el sistema que incorpora el vehículo. Durante el desarrollo de este proyecto, en las etapas finales, el fabricante del puente de comunicaciones SPI-USB MCP2210 liberó una librería (dll) compatible y sin errores, por lo que se nos ofrecía una oportunidad interesante para la comparación de las velocidades de acceso al transceptor de radio, que se presuponía y se comprobó más eficiente que la solución ya hecha mediante NI-VISA. ABSTRACT. The Formula SAE competition is an international university applied to technological innovation in vehicles racing type formula, in which each team, made up of students, should design, construct and test a prototype each year within certain rules. The challenge of FSAE is that it is an educational project farther away than a master class. The goal of the present project is to make a tool for other students to use it in his projects related to FSAE to test and improve the vehicle, and, the improvements that can be provided by the electronics could be materialized in a victory and win the competition with this competitive advantage. A telemetry system was developed. It sends the data provided by the car’s CAN bus through a radio frequency transceiver and receive commands to execute on the system, it provides by a base station on the ground. Moreover, constant verification in real time of the status of the car or data parameters like the revolutions per minute, pressure from collectors, water temperature, and so on, can be accessed from the base station on the ground, so that, it could be possible to study the behaviour of the vehicle in early phases of the car development. A printed circuit board, composed of two boards, and two software programs in two different languages, have been developed, and built for the project implementation. The software utilized to design the PCB is Orcad10.5/Layout. The base station PCB on a PC receives data from the PCB connected to the vehicle’s CAN bus and sends commands like set CAN filters or masks, activate data logger or inject CAN frames. This PCB is connected to a PC via USB and contains a bridge USB-SPI to communicate with a similar transceiver on the vehicle PCB. LabView controls this part of the system. A special virtual Instrument (VI) had been created in order to add future new elements to the vehicle, is a dashboard, which reads the data passed from the main VI and represents them graphically to studying the behaviour of the car on track. In this special VI other alums can make modifications to accommodate the data provided from the vehicle CAN’s bus to new elements on the vehicle, show or save the CAN frames in the form or format they want. Two methods to access to SPI bus of CC110l RF transceiver over LabView have been developed with minimum changes between them. Access through NI-VISA (Virtual Instrument Software Architecture) which is a standard for configuring, programming, USB interfaces or other devices in National Instruments LabView. And access through DLL (dynamic link library) supplied by the manufacturer of the bridge USB-SPI, Microchip. Then the work is done in two forms, but the dll solution developed shows better behaviour, and increase the speed of the system because has less overload of the USB bus due to a better efficiency of the dll solution versus VISA solution. The PCB connected to the vehicle’s CAN bus receives commands from the base station PCB on a PC, and, acts in function of the command or execute actions like to inject packets into CAN bus or activate data logger. Also sends over RF the CAN frames present on the bus, which can be filtered, to avoid unnecessary radio emissions or overflowing the RF transceiver. This PCB consists of two basic pieces: A microcontroller with 32 bit architecture PIC32MX795F512L from Microchip and the radio transceiver integrated circuit CC110l from Texas Instruments. The PIC32MX795F512L has an integrated CAN and several peripherals like SPI controllers that are utilized to communicate with RF transceiver and SD Card. The USB controller on the PIC32 is utilized to store CAN data on a USB memory, and change notification peripheral is utilized like an external interrupt. Hardware for other peripherals is accessible. The software part of this PCB is coded in C with MPLAB from Microchip, and programming over PICkit 3 Programmer, also from Microchip. Some of his libraries have been modified to work properly with this project and other was created specifically for this project. In the phase for RF selection and design is made a study to clarify the general aspects of regulations for the this project in order to understand it and select the proper band, frequency, and radio transceiver for the activities developed in the project. From the different options available it selects a common use band ICM, with less regulation and free to emit with restrictions and disadvantages like high occupation. The transceiver utilized to transmit and receive the data CC110l is an integrated circuit which needs fewer components from Texas Instruments and it can be accessed through SPI bus. Basically is a state machine which changes his state whit commands received over an SPI bus or internal events. The transceiver has several programmable general purpose Inputs and outputs. These GPIOs are connected to PIC32 change notification input to generate an interrupt or connected to GPIO to MCP2210 USB-SPI bridge to inform to the base station for a packet received. A two pair of modules of CC110l radio module kit from different output power has been purchased which includes an antenna. This is to keep away from fabrication mistakes in RF hardware part or designs, although reference design and gerbers files are available on the webpage of the chip manufacturer. A neck bottle is present on the complete system, because the maximum data rate of CC110l transceiver is a half than CAN bus data rate, hence for high occupation of CAN bus is recommendable to filter the data or add more radio channels, because the buffers can’t sustain this load along the time. Unfortunately, during the development of the project, the relations with the INSIA, who develops the vehicle, was lost, for this reason, will be made impossible to test the final phases of the project like integration on the car, final test of integration, place of the antenna, enclosure of the electronics, connectors selection, etc. To test or evaluate the system, it was necessary to simulate the CAN bus with a hardware to feed the system with entry data. An early hardware prototype was adapted his software to send programed CAN frames at a fixed data rate and certain timing who simulate several levels of occupation of the CAN Bus. This CAN frames emulates the Bosch ECU MS3 Sport.
