Estudio acústico y electroacústico para la realización de un musical en el teatro Rialto de Madrid

Cabranes Charro, Raúl (2015). Estudio acústico y electroacústico para la realización de un musical en el teatro Rialto de Madrid. Proyecto Fin de Carrera / Trabajo Fin de Grado, E.T.S.I. y Sistemas de Telecomunicación (UPM), Madrid.

Description

Title: Estudio acústico y electroacústico para la realización de un musical en el teatro Rialto de Madrid
Author/s:
  • Cabranes Charro, Raúl
Contributor/s:
  • Sánchez Bote, José Luis
Item Type: Final Project
Date: 22 December 2015
Subjects:
Faculty: E.T.S.I. y Sistemas de Telecomunicación (UPM)
Department: Teoría de la Señal y Comunicaciones
Creative Commons Licenses: Recognition - No derivative works - Non commercial

Full text

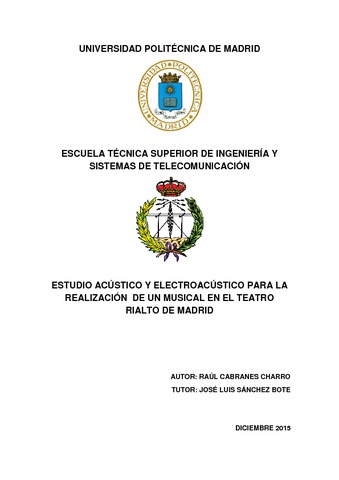

[img]
Preview
PDF - Requires a PDF viewer, such as GSview, Xpdf or Adobe Acrobat Reader
Download (7MB) | Preview

Abstract

El propósito de este Proyecto Fin de Carrera es el estudio acústico y electroacústico de la realización del musical “Hoy no me puedo levantar” en el Teatro Rialto de Madrid en 2005. En primer lugar, se realiza una breve introducción histórica, citando sus remodelaciones y comentando la situación actual del recinto. Posteriormente, es analizado el equipo de sonido empleado en el espectáculo a partir de cada uno de los distintos controles de sonido: FOH (Front of Hause), monitores y microfonía inalámbrica. De cada uno de ellos se explican sus principales funciones y los sistemas que los conforman. También se describe la utilización de las cabinas insonorizadas. A continuación, se detallan los sistemas electroacústicos (empleados en el diseño) de la sonorización de dicho musical, que se consideran divididos en las siguientes partes: sistema principal, refuerzos y retardos, efectos y monitores. Además, se detalla el software RMS (Remote Monitoring System), que aporta información del funcionamiento de estos sistemas en tiempo real. Seguidamente, se exponen el equipo, procedimiento y resultados de la medida in situ en el Teatro, aplicando la Norma UNE-EN ISO 3382-2/2008 para obtener el tiempo de reverberación y ruido de fondo. Con el objeto de inicializar la simulación por ordenador, primero se exportan los planos originales de AutoCAD a EASE 4.4, donde se finaliza el proceso de modelar el recinto. Posteriormente, se asignan materiales, áreas de audiencia, puntos de escucha y se ubican los sistemas electroacústicos. Se afina el tiempo de reverberación obtenido en la medida in situ mediante materiales de la base de datos del propio software. También se ajustan los sistemas electroacústicos en el recinto para obtener la ecualización empleada y los niveles de presión sonora directo y total para distintas frecuencias. Una vez finalizados los pasos anteriores, se procede a realizar estudios psicoacústicos para comprobar posibles ecos y el efecto precedencia (empleando retardos electrónicos o delays). Finalmente, se realizan estudios de inteligibilidad, en los que se justifica la Claridad de Voz (C50) y Claridad Musical (C80); el Índice de inteligibilidad del habla (SII), la Pérdida de articulación de consonantes (Alcons) y el Índice de transmisión del habla (STI). Por último se expone el presupuesto del proyecto y del alquiler del equipo de sonido del musical y se exponen las conclusiones del Proyecto Final de Carrera. ABSTRACT. The purpose of this Final Degree Project is the acoustic and electro-acoustic study of the musical “Hoy No Me Puedo Levantar” at Teatro Rialto in 2005 (Madrid, Spain). First of all, a brief review of its history is made, quoting its refurbishments and discussing the current situation of this enclosure. Later, the sound equipment of the show is analyzed through every different sound controls: FOH (Front Of House), monitors and wireless microphones. There is also an explanation about their principal functions and systems, as well as a description of the soundproof cabins. Then, the electro-acoustic systems are detailed and divided in the following parts: main system, boosters and delays, effects and monitors. The RMS software (Remote Monitoring System) is described too, since it gives relevant information of the systems operations in real time. Afterwards, equipment, procedures and results of the measurements are exposed, applying the UNE-EN ISO 3382-2/2008 regulation in order to obtain the reverberation time and background noise of the theatre. With the purpose of initialize the computer simulation, original plans are exported from AutoCad to EASE 4.4., where its modeling process is ended. Materials, audience areas, hearing points and electro-acoustic locations are assigned below. At the same time, reverberation time is tuned up using database materials of the software itself. Also, electro-acoustic systems of the enclosure are adjusted to get the equalization and pressure sound levels of the different frequencies. Once previous steps are finished, psycho-acoustic studies are made to check possible echoes and the precedence effect - using electronic delays -. Finally, intelligibility studies are detailed, where the Voice and Musical Clarities are justified: The Speech Intelligibility Index, the Loss of Consonants Articulation and the Talk Transmission Index. This Final Degree Project ends describing the budget and rent of the sound equipment and the final conclusions.

More information

Item ID: 40766
DC Identifier: http://oa.upm.es/40766/
OAI Identifier: oai:oa.upm.es:40766
Deposited by: Biblioteca Universitaria Campus Sur
Deposited on: 03 Jun 2016 05:19
Last Modified: 03 Jun 2016 05:19
