Diseño y modelización de un adhesivo basado en el gecko

Hernández-Ros Briales, Antonio (2021). Diseño y modelización de un adhesivo basado en el gecko. Proyecto Fin de Carrera / Trabajo Fin de Grado, E.T.S.I. Industriales (UPM).

Description

Title: Diseño y modelización de un adhesivo basado en el gecko
Author/s:
  • Hernández-Ros Briales, Antonio
Contributor/s:
  • Portillo Garcia, David
Item Type: Final Project
Degree: Grado en Ingeniería en Tecnologías Industriales
Date: September 2021
Subjects:
Freetext Keywords: Adhesivo, Gecko, Fuerzas intermoleculares, Fuerzas de Van Der Waals, Potencial de Lennard-Jones, Fibra, Microfibra, Espátula, Simulación, Ensayo de pelado, Elementos finitos, IRIS, Viga, Base, Cuerpo sólido, Pegado, Despegado, Tensiones
Faculty: E.T.S.I. Industriales (UPM)
Department: Ingeniería Mecánica
Creative Commons Licenses: Recognition - No derivative works - Non commercial

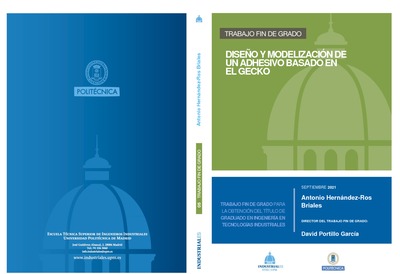

Full text

[img]
Preview
PDF - Requires a PDF viewer, such as GSview, Xpdf or Adobe Acrobat Reader
Download (2MB) | Preview

Abstract

La naturaleza ha sido siempre fuente de inspiración para la ingeniería. Y en este proyecto, se va a desarrollar un adhesivo inspirado en el gecko con el fin de aprovechar sus cualidades de fácil pegado y despegado con fuerzas de adhesión elevadas, del orden de 1 N/cm2 . Hace más de 2300 años, Aristóteles ya hablaba de la gran capacidad de los geckos de adherirse y trepar fácilmente a los árboles incluso boca abajo. Pero no fue hasta hace poco que se ha descubierto la explicación a por qué se da este fenómeno. Los dedos de los geckos están formados por almohadillas con miles de microfibras con forma de espátula, que se adhieren a las superficies por efecto predominante de las fuerzas intermoleculares de Van Der Waals. Estas espátulas tienen un tamaño del orden de los 40 nm de diámetro y 1 μm de largo, con una estructura anisótropa que maximiza el área de pegado al adherirse y lo minimiza en el despegado. Las fuerzas de Van Der Waals se modelan a través del potencial de Lennard-Jones, que representa la interacción entre dos moléculas separadas una distancia r. En la representación gráfica del potencial de Lennard-Jones se observa un punto de equilibrio en r0 donde las fuerzas de atracción y repulsión se compensan. Para distancias mayores que r0, se obtienen fuerzas intermoleculares de atracción, mientras que para distancias menores a r0, prima el principio de exclusión de Pauli y las fuerzas serán de repulsión, tendiendo al infinito cuando la distancia es nula. La fuerza superficial se obtiene a partir del potencial y particularizando la ecuación al problema. Cabe destacar que las fuerzas de Van Der Waals son fuerzas volumétricas, pero se considerarán superficiales actuando en la cara de pegado como aproximación para simplificar el problema, ya que las fuerzas son prácticamente nulas en el resto del volumen. El adhesivo se diseña siguiendo la morfología de las espátulas del gecko, pero con una geometría más simple para facilitar su fabricación. Cada una de las fibras del adhesivo estará compuesta por un prisma triangular y un cabezal con forma de paralelepípedo inclinados 15º, con una densidad superficial de 600 fibras por milímetro cuadrado para garantizar un apilamiento óptimo en el pegado. La composición del adhesivo se elige en función de las propiedades requeridas. Se busca que el material tenga propiedades elásticas, para adaptarse a la superficie de adhesión, y resistente, para que las fibras puedan aguantar las fuerzas de adhesión. Además, se buscará un desgaste bajo para que el adhesivo pueda ser usado el mayor número de veces sin perder sus propiedades.

More information

Item ID: 68523
DC Identifier: https://oa.upm.es/68523/
OAI Identifier: oai:oa.upm.es:68523
Deposited by: Biblioteca ETSI Industriales
Deposited on: 15 Oct 2021 10:57
Last Modified: 10 Nov 2021 23:30
